ringspann HDDS扩径套筒心轴

扩径套筒心轴 HDDS特点

• 适用于 25 mm 至 82.5 mm 的夹紧直径

• 非常适合将工件夹紧至齿轮加工作业

• 真实运行精度高 ≤ 0,005 mm

• 允许的部件公差高达 IT 10

• 针对外部中间法兰环的回拉由客户定制

• 也适用于夹紧较短的夹紧长度或被凹槽中断的夹紧表面

• 可选择手动夹紧

• 由于膨胀套筒中的橡胶槽，可防止异物进入

配置

胀套心轴由拉套总成组和胀套总成组组成。对于手动夹紧，需要添加螺纹板。膨胀套筒心轴与中间法兰一起拧到机器连接处。当膨胀套筒在组装后通过中间法兰磨削完成时，可以实现高水平的真实运行精度。夹紧装置由中央组件组拉拔衬套操作，该拉拔衬套连接到机器的动力夹紧装置。

王亚辉 QQ：2353585188   手机：18519029373 电话：010-64714988-171 传真：010-84786709-667 邮件：sales12@handelsen.cn

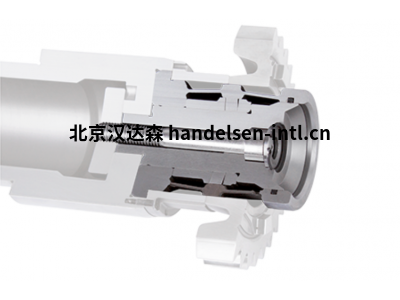

夹紧原理

一包 RINGSPANN 夹紧盘位于拉紧衬套上。其上方有一个带槽的膨胀套筒，与中间法兰拧在一起。当施加轴向驱动力时，夹紧盘在其整个圆周上均匀膨胀，膨胀套筒也因此同时膨胀。通过变形区的锥形设计进行加固，带槽的膨胀套筒缩短，导致夹紧的工件被拉回到止回器上。额外的尾座或定心顶端使膨胀套筒心轴在夹紧动作后具有更大的总刚度。尾座或定心头仅支持膨胀套筒。
