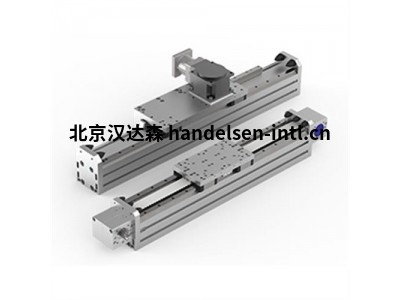

HSB Automation HSB-gamma龙门式直线单元

 HSB Automation  HSB-gamma龙门式直线单元

我们的门式直线单元 HSB-gamma 是用于创建各种多轴系统的经典单元。专门开发的封闭式高刚性铝型材是每个 HSB-gamma 线性单元的基础。坚固的滚珠导轨系统确保高负载能力。所有界面表面的型材均经过精确重新加工,以便与滚珠导轨配合使用。



HSB-gamma 线性单元目前有 5 种尺寸可供选择 - 从 HSB-gamma 90 到 HSB-gamma 280。为了满足不同的实际要求,这里还使用了不同的驱动器型号。



应用领域:适用于轻、中等进给力,相当长的行程。对于中低精度,我们使用免维护同步带作为驱动部件。在 ZSS 版本中用作旋转齿形带,在 ZSSD 版本中用作两个独立移动的滑架。我们带驱动托架的 ASS/ASH 版本配备了 Omega 驱动器。



ZSS 版本配有旋转齿形带,并在型材末端驱动,适用于所有标准应用,具有相当固定的型材和移动滑架,可达到较大的行程距离。如果行程距离很长并且齿形带拉伸存在问题,则使用 ASS 版本是有意义的。



ASH 版本主要用于型材作为悬臂移动而托架静止的情况。该单元专门用作多轴系统中的 Z 轴。滑板经过优化,可以轻松地直接安装在 ZSS 或 ASS 的滑板上。



型号

HSB Gamma 90

HSB Gamma 120

HSB Gamma 160

HSB Gamma 220



王亚辉
QQ:2353585188  点击这里给我发消息
手机:18519029373
电话:010-64714988-171
传真:010-84786709-667
邮件:sales12@handelsen.cn
王亚辉邮箱:sales12@handelsen.cn电话:010-64714988-171王亚辉微信二维码

HSB Gamma 90技术参数

比重[kg/m]:6.1

面积尺寸 [mm² ]:2260

面积惯性矩 ly [mm4 ]:1373211

面积惯性矩 lz [mm4 ]:2297416

加宽阻力矩 Wy [mm³]:39234

加宽扭矩 Wz [mm³]:49943
