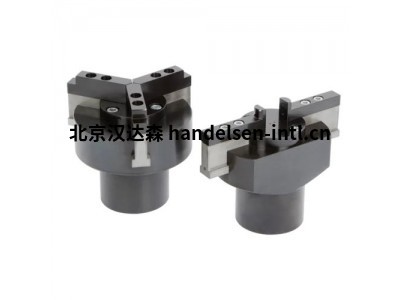

Roemheld H4.306系列同心夹紧元件

H4.306同心夹紧元件2 个或 3 个基爪连接到外壳中心的锥形接触螺栓，由双作用液压活塞驱动。

为了获得所需的同步精度，所有零件均采用高精度制造。氮化基爪有 3 个固定螺纹。

根据所需的定心直径，相应调整的夹爪始终可以用至少 2 个螺钉固定。夹爪的精确位置由 2 个钻套固定。

应用

这种液压操作的同心夹紧元件可以配备特别低的夹爪，以接收内部定心深度较低的工件。

合适的工件可以直接放置在夹爪上，因此不需要额外的支撑点。

通过 2 点和 3 点元件的组合，可以精确定位带有 2 个定心孔的工件。

优势

适合五面加工

适合浅定心深度加工

夹爪可与工件相适应

可在夹爪上支撑工件

中心重复定位精度 0.02 mm

夹爪行程 10 mm

空气吹扫接口

气动末端位置控制

气动系统控制选项a

技术参数

王亚辉 QQ：2353585188   手机：18519029373 电话：010-64714988-171 传真：010-84786709-667 邮件：sales12@handelsen.cn

每个钳口的最大夹紧力：2/3 点：2.5/1.67kN

最大工作压力：250bar

最小工作压力：20bar

夹爪行程：10mm

中心重复精度：0.02mm

机油需求量/夹紧行程：3.5cm³

回程需油量：1.6cm³

重量：2/3 点：2.54 / 2.60kg
