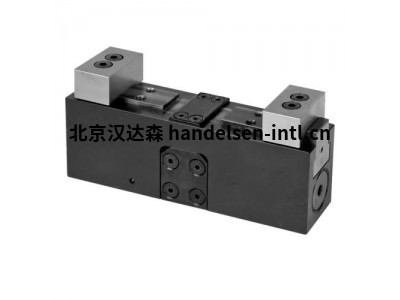

Roemheld I4.120系列夹具

I4.120 夹具具有同心夹紧功能的夹具由一个非常细长的基体和 2 个集成液压缸组成。

活塞力通过导向连接杆传递至两个夹紧滑块，从而实现中心同步。所有螺纹和端口均位于底部，以便在非常有限的空间内节省空间地布置多个夹紧点。如果无法从下方固定，则可以使用用于歧管安装或管连接的转接板。

作为附件，还提供夹爪毛坯以适应工件轮廓。

应用

夹具夹具用于在单个或多个夹具中加工尺寸稳定的工件。

由于其紧凑的设计，它们可以布置在非常有限的空间内。夹具特别适合 自动化模式下的批量生产。

双作用气缸功能与中央润滑和良好的切屑保护相结合，保证了高度的过程安全性。

夹具夹具仅适用于外部夹紧。

最迟在 500 个夹紧周期后通过中央润滑对夹紧滑块进行润滑。切勿使用完整的夹紧行程，以保证工件的安全夹紧。最大限度。工作温度 80 °C。

I4.120 编号4413051技术参数

王亚辉 QQ：2353585188   手机：18519029373 电话：010-64714988-171 传真：010-84786709-667 邮件：sales12@handelsen.cn

夹紧力/钳口：6.5kN

保持力：8kN

释放力：0.5kN

最小工作压力：10bar

夹持行程：2 x 5mm

重复夹紧精度：±0.02mm

钳口宽度：40mm

最大流量：25cm³/s

重量：2.4kg
