空气扼流圈

空气扼流圈通常没有软磁芯。因此磁化特性是线性的，不会出现磁饱和。然而，这种开放式磁路会产生较大的杂散磁场。我们可以为您开发和绕制各种形状和性能的空气扼流圈。请与我们联系。

技术数据

Pikatron 空气扼流圈的符号图像

额定功率： 100 mVA ... 10 kVA

电感： 1 µH ... 5 H

电流： 10 mA ... 1 kA

频率： 50 Hz ... 1 MHz

介电强度： 高达 10 kV

型号

几何形状：单层和多层、二维和三维几何形状、圆柱形和环形

绕线材料：铜线、扁线、漆包线、绞线、箔、管或铝线

连接：有线（THT）、表面贴装（SMD）、自由端、端子

结构：开放式、浸渍式、模压式、扁平结构

选项 水冷、特殊绝缘性能

可任意选择安装点

应用领域

我们的空气扼流圈应用范围广泛，从可再生能源到机械和设备工程以及安全技术。当标准解决方案（如由于质量、设计、绝缘强度等原因）无法满足您的应用要求时，我们就会使用这些产品。

功率扼流圈

我们的功率扼流圈用途广泛，例如用作储能扼流圈、市电扼流圈或正弦滤波扼流圈。它们用于平滑电流和衰减谐波。根据不同的应用，可使用不同的磁芯材料。我们的高边沿绕组技术也可有效用于这些扼流圈，从而实现极高的能量密度。

技术数据

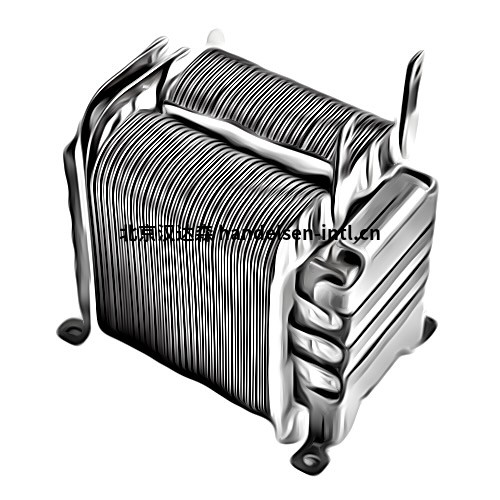

Pikatron 电力扼流圈的符号图像

额定功率： 100 mVA ... 500 kVA

电感： 1 µH ... 5 H

额定电流： 10 mA ... 1 kA

频率： 16 2/3 Hz ... 150 kHz

介电强度： 高达 10 kV

类型

磁芯形状：RM-、E-、EK-、EC-、ETD-、EI-、UI-、M-切割、条形磁芯、切割带状磁芯、环形带状磁芯

磁芯材料：磁粉、铁氧体、镍、铁、硅以及用于非线性特性的混合材料

绕线材料：铜或铝线、扁平线、绞合线、高频绞合线、箔、带、管

连接：有线（THT）、表面贴装（SMD）、自由端、螺钉连接、端子

结构：开放式、浸渍式、模压式、水冷式、外壳式

选购件 保险丝、热熔断器、温度监控器，防护等级达 IP66

可任意选择安装点

应用领域

我们的功率扼流圈应用范围广泛，从工业、铁路技术、医疗技术到航空领域的开关设备。当标准解决方案（如认证、抗震性、长期稳定性）无法满足您的应用需求时，我们就会使用我们的产品。
