pikatron三相自耦隔离PCB变压器应用范围广泛

三相变压器

在三相变压器中，初级侧由三个独立的绕组组成。三相变压器通常也称为三相变压器。三相变压器的优点是制造成本低于具有相同输出的单相变压器。我们很乐意为您提供个性化建议。

技术数据

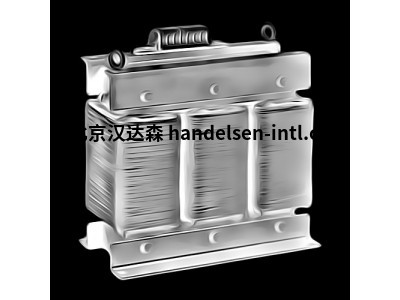

Pikatron 三相变压器的符号图像

额定功率：最高 24 kVA

一次电压： 1 V ... 1.000 V

二次电压： 1 V ... 1.000 V

额定电流：最高 100 A

频率： 16 2/3 Hz ... 800 赫兹

介电强度： 高达 10,000 V

型号

铁芯形状：E-、EI-、WEI-、M-、3UI-、EE-切割

铁芯材料：取向钢和无取向钢

绕组材料：铜线、扁线、绞线或铝线

连接：有线（THT）、自由端、端子

结构：开放式、浸渍式、模压式、外壳式

绝缘类型：基本绝缘、双重绝缘、增强绝缘

选项 保险丝、开关、温度保险丝、温度监控器

可任意选择固定点

水冷却，可集成到现有冷却回路中

应用领域

我们的三相变压器应用范围广泛，从国际应用的匹配变压器、隧道和道路建设、风能和太阳能分配到焊接和激光技术。当标准解决方案无法满足您的应用要求时（例如，由于更高的介电强度、更高的温度、缺乏认证等），我们就会使用三相变压器。

自耦变压器

自耦变压器又称自耦变压器，只有一个绕组，初级侧和次级侧结合在一起，即省去了通常的电隔离。自耦变压器也可以设计成多个抽头。我们可以根据您的应用要求开发任何自耦变压器。

技术数据

Pikatron 自耦变压器的符号图像

额定功率：高达 10,000 VA

一次电压：100 V ... 690 V

二次电压： 1 V ... 1 kV

额定电流： 高达 100 A

频率： 16 2/3 Hz ... 400 赫兹

绝缘强度： 高达 10,000 V

类型

铁芯形状： E-、EI-、WEI-、M-、UI-、EE-切割

铁芯材料：晶粒取向和非晶粒取向电工钢

绕组材料：铜线、扁线、绞线或铝线

连接：有线（THT）、自由端、端子

结构：开放式、浸渍式、模压式、外壳式

选购件 保险丝、温度保险丝、温度监控器

可任意选择固定点

应用领域

我们的自耦变压器应用范围广泛，从工业电源到设备工程。当标准解决方案（例如，由于几何形状、安装方式、温度等级等原因）无法满足您的应用要求，且无需电隔离时，就会使用自耦变压器。

隔离变压器

隔离变压器是一种特殊类型的变压器，其一次侧和二次侧通过所谓的保护隔离装置安全地分开。这种隔离是通过加强绝缘或双重绝缘来实现的，特别是在涉及到可触及的低电压时，这种隔离是必须的。隔离变压器通常也是变压比为 1:1 的电源变压器，其绕组是安全分开的。

技术数据

Pikatron 隔离变压器的符号图像

额定功率： 高达 24,000 VA

一次电压： 100 V ... 690 V

二次电压： 1 V ... 1 kV

额定电流： 高达 1 kA

频率： 16 2/3 Hz ... 800 赫兹

绝缘强度：最高 10 kV

型号

铁芯形状：E-、EI-、WEI-、M-、UI-、EE-切割

铁芯材料：取向钢和无取向钢

绕组材料：铜线、扁线、绞线或铝线

连接：有线（THT）、自由端、端子

结构：开放式、浸渍式、模压式、外壳式

绝缘类型：双绝缘、增强绝缘

选件 保险丝、温度保险丝、温度监控器

可任意选择固定点

应用领域

我们的电源变压器应用范围广泛，从测量和测试技术、能源供应到交通工程。当标准解决方案（如由于电压、空载电流、几何形状等原因）无法满足您的应用要求时，我们就会使用主变压器。

PCB 变压器

PCB 变压器或印刷电路板变压器是专为安装在印刷电路板上而设计的。通过对变压器进行模压，它们具有极高的介电强度，同时仍能保持纤细的外形。

技术数据

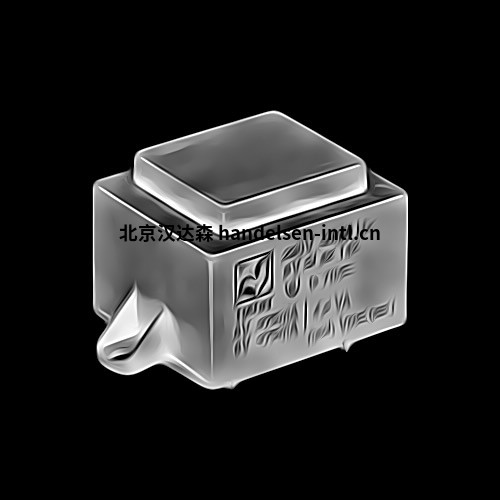

Pikatron 印刷电路板变压器的象征性图片

额定功率：高达 2,000 VA

初级电压： 1 V ... 690 V

次级电压： 1 V ... 1.000 V

额定电流：最高 32 A

频率： 16 2/3 Hz ... 800 赫兹

介电强度： 高达 10,000 V

类型

铁芯形状：E-、EI-、WEI-、M-、UI-、EE-切割

磁芯材料：有纹理取向和无纹理取向电子薄片

绕组材料：铜线、扁线、绞线或铝线

连接：有线（THT）、SMD 设计、自由端

结构：开放式、浸渍式、模压式、外壳式

绝缘类型：基本绝缘、双重绝缘、增强绝缘

选件 保险丝、热熔断器、温度监控器

应用领域

我们的 PCB 变压器应用范围广泛，从电源到机床。当标准解决方案（例如，由于认证、设计、温度等原因）无法满足您的应用要求时，就会使用我们的产品。
