德国Behlke贝尔克 HTS 31-GSM推挽式开关



公司介绍：

Behlke是一家德国公司，专注于高压开关和开关系统的制造。他们的产品主要包括快速高压开关、模块化驱动和高压系统。这些产品在科学研究、医学成像、工业应用和其他领域中都有广泛的应用。



Behlke的快速高压开关可以实现纳秒级的开关速度，适用于需要精确控制高压脉冲的应用，比如粒子加速器、激光系统和医学成像设备。他们的模块化驱动和高压系统能够为客户提供定制化的解决方案，满足不同应用的需求。



作为高压开关领域的专家，Behlke致力于为客户提供高性能、可靠的产品和解决方案，并与客户合作，根据其特定需求定制定制化的解决方案。

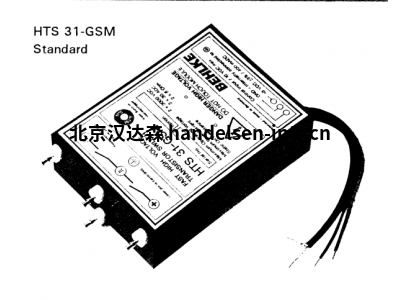

HTS 31-GSM推挽式开关

HTS 31-GSM推挽式开关由两个交替控制的固态开关组成，这些开关由大量并联和串联的MOSFET组成。HTS31-GSM具有众所周知的HTS开关系列的所有优点，例如控制简单、高电流隔离、精确的开关特性、高可靠性、长寿命和小尺寸。这里描述的推拉开关首先可以用于在主要电容或电阻负载上产生高边缘陡度的真方波脉冲。在功耗和脉冲下降方面，带有推挽式开关的发电机解决方案比带有工作电阻器的单个开关具有明显的优势。特别是在纯电容负载的情况下，可以省去过大的储能电容器和强大的高压电源，因为在整个脉冲持续时间内不必提供真正的功率。像众所周知的数字CMOS IC一样，只有在更高的频率下才会出现可观的功耗。开关输出的上升和下降时间几乎相同，首次可以仅用一个组件最有效地产生非常精确、高电压的方波脉冲。HTS31-GSM配备了噪声免疫控制电路，即使在最困难的操作条件下，也能确保内部开关元件始终处于正确的时序。通过对输入信号的监测和调节，不能进行不饱和切换。内置的带自动复位的温度触发器可防止中长期过热。



连接和操作



HTS 31-GSM可以产生正脉冲、负脉冲和双极脉冲。高压侧的相应连接电路如相邻图所示。就短路过渡而言，缓冲电容器CB的值应至少为负载电容CL的十倍。这些系列电阻器Rs不是绝对必要的，但建议用于阻抗匹配和放大积累瞬态、短路保护，有时还用于在电容功耗方面减轻开关负担。在可能的阻抗匹配的情况下，应该注意的是，静态导通电阻Rstat随流动负载电流而变化。因此，在高电容和相应的高脉冲电流的情况中，Rscan的值有时会降低，以实现更短的转换时间关于边缘陡度和瞬态响应的要求。带负载



在正常操作的情况下，不允许使用内部（寄生）二极管，因为它们相对较长的反向恢复时间约为1 us，可能会导致相应开关路径意外导通，从而导致短路桥中的电路。因此，只有在绝对确定不存在电流方向反转的情况下，才允许使用感应负载，例如，通过构建快速串联二极管和/或通过使用RC缓冲器或箝位二极管。出于同样的原因，并且考虑到过电压的风险，当切换高电容性负载时，必须通过合适的串联电阻器来阻尼功率振荡。高压侧的接线应尽可能无电感。
