FISCHER-MESS-TECHNIK MS系列压力开关

测量元件是由两个金属膜组成的测量盒。这些膜是液压耦合的。施加在屏幕上的压力会导致其偏离正常位置。这种偏转与压力成正比，在测量盒背离待测介质的一侧，一根杆拾取偏转并将其传输到指针机构和微动开关的致动元件。如果发生过载，测量膜将被支撑在测量盒中，从而保护设备免受损坏。

型号

MS10

MS11

MS12

MS13

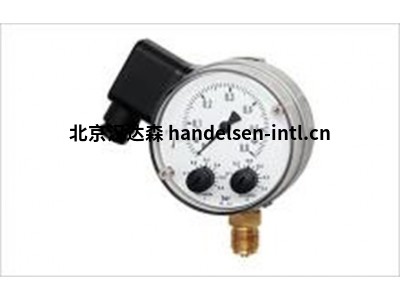

接触式压力表 MS11性能特点

典型应用

• 饮用水泵送

• 工艺工程

• 设备工程

• 水管理

• 气动运输系统

主要特性

• 开关点重复性高

• 使用寿命长

• 高过载保护

• 防振

• 坚固的薄膜测量系统

• 所有测量范围均可抗压高达 25 bar

预期用途

王亚辉 QQ：2353585188   手机：18519029373 电话：010-64714988-171 传真：010-84786709-667 邮件：sales12@handelsen.cn

该接触式压力表 MS11 是一款组合式测量和开关装置，用于在困难的测量条件下进行压力测量，例如：压力浪涌、振动、频繁的切换过程或对切换性能要求较高。该装置适用于气体和液体介质。在系统上使用受污染或腐蚀性介质的设备之前，请联系制造商，因为设备必须针对与介质接触的部件进行调整。经与制造商达成协议（参见订购代码），该设备可用作具有功能安全 (SIL) 的组件。

结构和操作模式

该测量和开关装置的基本装置是坚固且不敏感的膜测量机构，适用于过压和欠压测量。在静止位置，膜两侧的弹簧力是平衡的。待测量的压力或负压在膜上产生单侧力，该力使膜系统抵抗测量范围弹簧移动，直到弹簧力平衡。当过载时，膜由金属接触表面支撑。中心布置的柱塞将薄膜系统的运动传输到指针机构和微动开关的致动元件。
