OML APS 零点夹紧系统

APS 是一款具有 120° 3 个钳口的 ZERO POINT 夹紧系统，由于销钉和夹钳经过特殊的减摩和防腐处理（已初步处理至 62 HRC），进一步提高了其性能。是机床、夹紧装置和/或工件之间的通用连接。APS 的灵活性允许在一次操作中同时进行定位和夹紧。

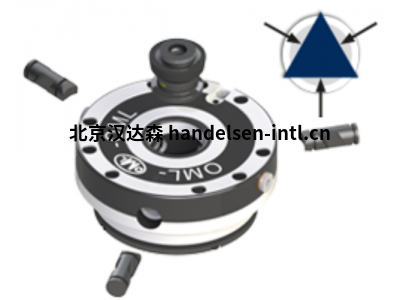

APS 零点夹紧系统的功能概述

1 解锁功能

2 涡轮，可增加拉力

3 3 夹紧滑块可实现最大刚度和保护涂层（耐磨且防锈）

4 带精确短锥度定心和保护涂层的夹紧销（耐磨且防锈）

5 夹紧销的大入口半径，可轻松、安全地装载

6 大平坦表面，可实现最高刚度

7 淬火零件

8 空气净化（打开模块时）

 SC 系统非常适合机器人装卸托盘的自动化应用。APS 锁定和解锁由气压监控。

锁定位置 空气从下侧入口进入孔并从孔中排出 w = 管路中的压降，机器收到“APS 锁定"确认。

解锁位置 空气从下侧入口进入，无法从孔中逸出 w = 管路中无压降，机器收到“APS 解锁"确认。

王亚辉 QQ：2353585188   手机：18519029373 电话：010-64714988-171 传真：010-84786709-667 邮件：sales12@handelsen.cn

注意：当入口压力低于 6 bar 时，压力开关的气动系统必须发出警报条件信号，并且必须防止 APS 上的托盘交换或任何机器人操作。

特征

全部密封（校样线）

通过 3 个夹紧滑块实现最高刚度

紧凑设计，安装高度低

最高的工艺可靠性和重复精度 < 0.005 mm

模块化结构套件系统：可以轻松修改现有的夹紧系统

由于减少了设置时间，显着降低了成本
