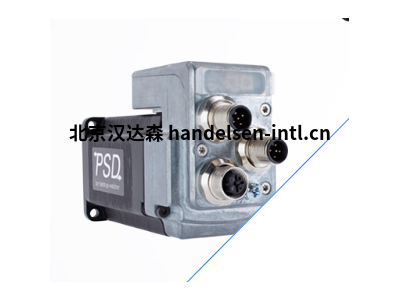

halstrup-walcher PSE3418-14 定位驱动器参数说明

PSE3418-14 属于 halstrup-walcher 第三代 PSE 系列机电定位驱动器，为横向结构款式，配置 14mm 空心输出轴，多用于包装、印刷、灌装等设备的规格自动换型调整。

基础结构信息

• 型号：PSE3418-14
• 系列：PSE 3 系列定位驱动单元
• 结构形式：横向安装结构
• 输出轴：14 mm 空心轴，适配丝杆直接安装
• 电机类型：EC 无刷电机
• 防护等级：IP65（按配套接头规格确认）
• 测量系统：光磁式绝对值编码器，无需电池维护

电气参数

• 供电电压：DC24V
• 总线通讯：Modbus RTU
• 可选配置：内置制动装置、点动按键接口（按需选配）
• 安全选项：可提供 STO 安全转矩关闭功能版本

性能参数

• 额定扭矩：18 Nm
• 额定转速：按需匹配负载工况，该系列转速区间 10～180 r/min
• 调节行程：基础绝对值量程 256 圈，可扩展多圈行程
• 定位方式：总线控制自动定位，支持上位机参数读写、状态诊断

刘超 QQ：2865543976   手机：18510241215 电话：010-64714988-174 传真：010-84786709-667 邮件：sales21@handelsen.cn

接口与安装

• 接线方式：分体连接器，动力接口 + 总线接口分开布置
• 安装方式：法兰固定安装，同系列安装基准统一，便于设备标准化设计
• 兼容配套：可搭配 PSxHub 集线器组网，多轴同步控制

适用场景

可应用于包装机械、印刷设备、灌装设备、自动化产线的规格调节轴，用于设备换型时的自动位置调整，减少人工调节操作。

合规信息

产品带有 CE 标识，可按项目需求配套 NRTL 等相关认证文件。
