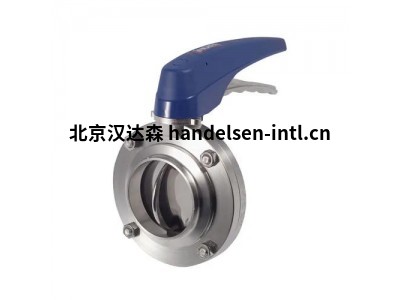

Inoxpa 4900系列夹层式蝶阀

4900夹层式蝶阀无论是手动操作还是自动操作，均可用于食品加工、制药和化学行业的大多数液体产品应用。该设计允许轻松安装或拆卸阀门，而无需分离管道。

工作原理

蝶阀可以通过执行机构自动操作，也可以通过手柄手动操作。

手柄将阀门锁定在“打开”或“关闭”位置，尽管也有其他具有中间位置的型号。执行器将活塞的轴向运动转换为 90° 旋转运动，并将其传输到阀瓣。

特点

设计：“法兰之间”。

紧凑而坚固的设计。

多位置手柄作为 DN-100/4" 以下阀门的标准配置。

两位手柄作为 DN-100/4" 及以上阀门的标准配置。

压力损失低。

半体可与任何连接类型互换。

连接：DIN 11850。

组件的可追溯性。

王亚辉 QQ：2353585188   手机：18519029373 电话：010-64714988-171 传真：010-84786709-667 邮件：sales12@handelsen.cn

技术参数

尺寸：DN 25 - DN 200

最高工作温度：-10 ºC — +120 ºC

最小工作压力：0.2 bar

最大工作压力：10 bar

最大操作扭矩：90 Nm
