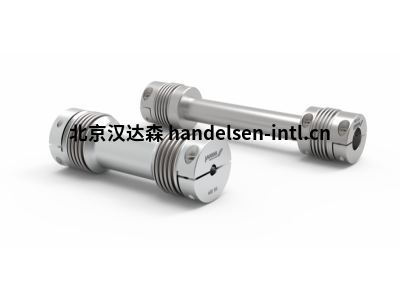

JAKOB EKHZ系列距离联轴器

在距离联轴器类别下，汇集了多个用于桥接轴距最长 6 m 的联轴器系列。所有类型的共同设计特点是可变长度的中间管，可以最佳地适应客户的特定应用。

在许多情况下，它们可以用作无间隙连接轴、万向轴或同步轴。在这里，他们可以用复杂的附加中间轴承取代传统的中间轴设计。

对中误差，特别是平行不对中，可以在很大程度上得到补偿，而且全系列的不锈钢设计和组装方便性尤其值得关注。由于半壳版本（WDS-WDE 系列）或可插拔、轴向可移动爪轮毂（EKZ 系列）的轮毂设计，可保证安全、摩擦锁定连接且操作方便。

产品系列

Simple-Flex

EKHZ

WD / WDS

WDB

EKHZ型号

EKHZ 20

EKHZ 90

EKHZ 400

EKHZ 800

EKHZ 1600

EKHZ 20技术参数

额定扭矩： 20 牛米

最大轴向偏差： ± 1 毫米

工作温度范围：-30° 至 +90°C

弹性体内芯：聚氨酯 - 72 邵氏硬度 D

轮毂：高强度铝

中间管：铝

夹紧螺钉： ISO 4762 - FKL 12

王亚辉 QQ：2353585188   手机：18519029373 电话：010-64714988-171 传真：010-84786709-667 邮件：sales12@handelsen.cn

EKHZ - 带中间管的弹性体联轴器特征

• 长度可变，可达 3 m

• 可插拔、无间隙、减振

• 两侧均带有半壳轮毂

• 不锈钢设计（铝）

• 扭矩范围：20 - 1600 Nm

• 轴直径：10 - 100 mm

• 温度范围：-30°C 至 + 90°C
