RINGFEDER TND 系列钢制盘式联轴器

TND具有扭转刚性、绝对无间隙的钢制盘式联轴器适用于最多样化的应用，特别适合需要无磨损和免维护以及出色的不对中补偿和定位精度的所有驱动任务。

这些强大联轴器的特征和功能核心是在深入 FEM 分析的基础上开发的圆盘组，由多个圆形、扭转柔性单圆盘组成，这些圆盘由不锈钢弹簧钢制成，通过高精度套筒连接，形成紧凑的结构。

高强度螺钉将盘组（如有必要，通过安装的垫片）交替连接到联轴器轮毂，以便通过受拉和压缩加载的钢盘可靠、精确和安全地传递所需的扭矩。

型号

TND HSH

TND HDH

TND HDV

TND VDV

TND OCO

TND XSX

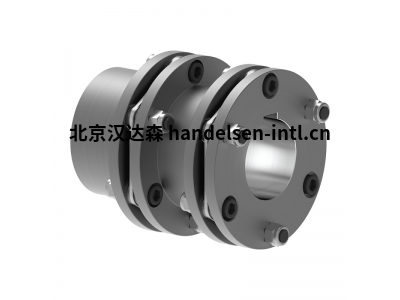

RINGFEDER  TND HSH型是一种扭转刚性、无间隙钢制盘式联轴器，由两个标准轮毂 H 和一个盘组 S 组成，通过高强度螺钉交替连接到轮毂。

应用领域

压缩机

发电机和涡轮机驱动器

轴流式和径流式鼓风机

王亚辉 QQ：2353585188   手机：18519029373 电话：010-64714988-171 传真：010-84786709-667 邮件：sales12@handelsen.cn

造纸机和印刷机

技术参数

孔径：32-215 毫米

外径：70.5-510 毫米

轮毂距离：7.5-47 毫米

总长度：86.5-527 毫米

转速范围：1,700-12,200 rpm

扭矩：170-130,000 Nm
