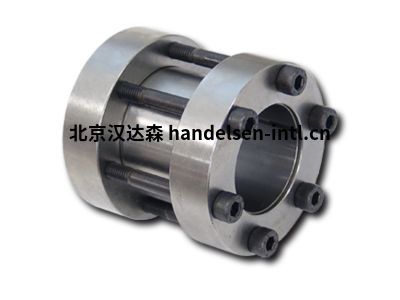

ringspann RWK锥面夹紧联轴器

联轴器也称为非稳定联轴器，用于刚性、扭转刚性或弹性轴和传动系统部件的连接。我们广泛的不可切换联轴器产品系列包括法兰、补偿和锥面夹紧联轴器以及齿式联轴器、钢制联轴器。带式联轴器、多板联轴器以及螺栓联轴器和爪式联轴器。

锥面夹紧联轴器 RWK … EEO特点

• 紧凑的设计

• 易于拆卸

• 适用于 14 毫米至 100 毫米的轴直径

• 轴端的刚性无间隙连接

• 键槽不会削弱轴的强度

• 不会像键槽连接那样产生微动腐蚀

• 传递扭矩和/或轴向力

• 典型应用：轴部分的连接，例如与造纸工业中的分切复卷机的连接

传递扭矩和轴向力

传递扭矩和轴向力受所列公差、表面光洁度和材料要求的约束。

公差

王亚辉 QQ：2353585188   手机：18519029373 电话：010-64714988-171 传真：010-84786709-667 邮件：sales12@handelsen.cn

• h8 表示轴直径 d

表面

轴接触表面的平均表面光洁度 Rz = 10 … 25 µm。

材料

以下适用于轴：

• E 模量 ≥ 170 kN/mm2

同时传递扭矩和轴向力

表中所示的可传递扭矩 TK max 适用于轴向力 Fax max = 0 kN，相反，指示的轴向力 Fax max 适用于扭矩 TK max = 0 Nm。如果要同时传递扭矩和轴向力，则可传递的扭矩和可传递的轴向力会减小。
