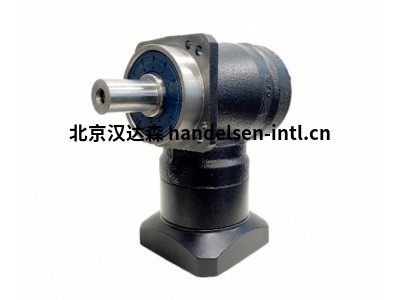

Tramec HTA系列精密准双曲面齿轮箱

准双曲面伺服齿轮箱系列由 5 种尺寸 (16-22-32-40-55) 组成，具有 1 级和 2 级减速级，传动比范围从 3:1 到 100:1，性能可满足多种需求。应用领域包括机器人、自动化、机床、印刷机、自动包装机、机械手、丝网印刷机、线性导轨。

产品特性

扭矩范围 T2M = 32 – 1440 Nm

减速比 3 – 100

可以将齿轮箱配置为一体式凸轴（光滑轴或键轴）或带锁紧盘的空心通轴。输出轴的整体解决方案保证了同心度以及轴本身的刚性。

具有 1 个减速级的版本由双曲面扭矩制成，而具有 2 个减速级的版本由双曲面扭矩和带斜齿轮的行星级制成

HTA 系列齿轮箱因其坚固性、几何紧凑性以及运动精度而脱颖而出

多种结构配置可供选择

刘志慧 T23 QQ：2850590599   手机：18519029373 电话：010-64714988-171 传真：010-64714988-667 邮件：sales5@handelsen.cn

高旋转速度和高扭转刚度

最大角间隙 < 5'

角体：由经过适当处理的铸铁铸件制成，确保坚固性和稳定性。

输出轴：输出轴由合金钢和回火钢制成。可以将减速器配置为具有一体式凸轴（光滑轴或带键）和带收缩盘的贯通空心轴。

准双曲面锥齿轮：准双曲面齿轮是一种特殊的锥齿轮，其中小齿轮的轴线相对于齿冠的轴线不对准。

外摆线体：采用优质钢制成，并经过后续处理以赋予硬度和韧性。直接在阀体本身上获得的齿形保证了精度和同心度。
