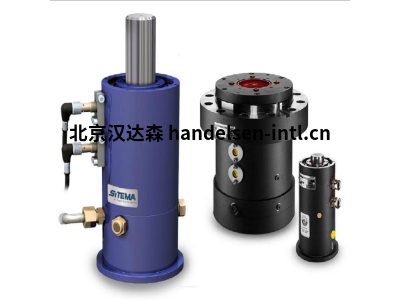

SITEMA KFH 045 70抱闸器技术特征

SITEMA KFH 045 70抱闸器技术特征

  SITEMA是一家专门从事圆杆夹紧装置和线性制动器的开发和生产的公司。SITEMA是机械制造商。SITEMA专注于在轴向运动中固定、夹紧和固定负载。在这一领域，尤其是SITEMA夹紧头。除了我们的产品组合外，还提供独特的咨询和解决方案交付知识，以应对任何挑战。早在1979 年，SITEMA 就开发了一个系统，能够通过直接在活塞杆上的摩擦来传递液压电梯的高制动。这项新技术是不断开发和多样化为各种不同夹头的基础。今天，SITEMA为许多不同的应用生产液压、气动、机械和电动操作的应用。



SITEMA KFH系列抱闸器说明：

1、标称夹持力 F 是干式或液压油焊接杆的最小夹持力。

释放夹紧需要压力 p。允许的工作压力为 160 bar。

2、供货时，压力端口 LL 由螺塞塞住。它可以替代压力端口 Land 用于填充/排气。我们建议将自动泄放器连接到未使用的端口（不在交付范围内提供：作为选项提供 - 请参阅“技术信息TI-Z10”）

3、液压工作量

4、为标准电感式接近开关提供接近开关外壳（M12 x1 标称开关距离 2 毫米。可嵌入安装。NO（常开 L，除了 KFH 18 和 KFH25：M8X1，标称开关距离为 1.5 毫米）

5、为了更方便的服务。接近开关支架具有深度库存，并且在从工厂交付时进行了预调节

只需将开关插入止挡，然后夹紧即可。

接近开关不在标准供货范围内，但可作为附件提供

6、切换期间的内部容积变化在端口 T 处得到补偿。空气过滤器安装在端口 T 中的一个端口上，用于“呼吸”。另一个端口 Ti 由螺塞封闭。在干燥清洁的工厂环境中。这提供了对灰尘等的充分保护。

但是，如果存在湿气或腐蚀性介质，则必须安装无压软管而不是过滤器，以将锁定单元 KFH 与清洁大气（例如清洁的无压容器）连接起来。另一个端口 T 必须用螺塞密封.

7、锁板使锁定单元保持释放状态，安装后需要拆除。



SITEMA KFH 045 70抱闸器参数：

杆直径：40mm

保持力：50kN

Ø ：138毫米

长度：200毫米



SITEMA KFH 050 70抱闸器参数：

杆直径：50mm

保持力：75kN

Ø ：155毫米

长度：223毫米



SITEMA KFH 045 70抱闸器参数：

杆直径：40mm

保持力：50kN

Ø ：138毫米

长度：200毫米



SITEMA KFH 060 70抱闸器参数：

杆直径：60mm

保持力：100kN

Ø ：180毫米

长度：252毫米



SITEMA KFH 100 70抱闸器参数：

杆直径：100mm

保持力：250kN

Ø ：260毫米

长度：393毫米



SITEMA KFH系列抱闸器型号：

SITEMA KFH 18  订单号KFH 018 70

SITEMA KFH 18  订单号KFH 018 71

SITEMA KFH 25  订单号KFH 025 70

SITEMA KFH 25  订单号KFH 025 71

SITEMA KFH 28  订单号KFH 028 70

SITEMA KFH28   订单号KFH 028 71

SITEMA KFH 32  订单号KFH 032 70

SITEMA KFH 32  订单号KFH 032 71

SITEMA KFH 36  订单号KFH 036 70

SITEMA KFH 36   订单号KFH 036 71

SITEMA KFH 40  订单号KFH 040 70

SITEMA KFH 40  订单号KFH 040 71

SITEMA KFH 45  订单号KFH 045 70

SITEMA KFH 45  订单号KFH 045 71

SITEMA KFH 50  订单号KFH 050 70

SITEMA KFH 50  订单号KFH 050 71

SITEMA KFH 56  订单号KFH 056 70

SITEMA KFH 56  订单号KFH 056 71

SITEMA KFH 60  订单号KFH 060 70

SITEMA KFH 60  订单号KFH 060 71

SITEMA KFH 70  订单号KFH 070 70

SITEMA KFH 70  订单号KFH 070 71

SITEMA KFH 100 订单号KFH 100 71

SITEMA KFH 125 订单号KFH 125 70

SITEMA KFH 140 订单号KFH 140 70
