    ATESTEO是汽车行业和汽车供应行业领先的传动系统测试专家。ATESTEO 在全球拥有 150 多个先进的测试台、我们自己的测试软件和高素质的员工，可提供可靠、有效和独立的传动系统测试结果。凭借我们30多年的经验和丰富的专业知识，我们始终专注于以客户为导向，灵活的动力传动系测试。ATESTEO以较短的反应和设置时间灵活地为客户提供支持。为了满足对经过验证的测试要求，以及新动力总成的测试要求，硬件，软件和专有技术始终是最先进的。这就是ATESTEO作为拥有新流程的独立传动系统测试合作伙伴，如何通过有效结果保证大的保证。

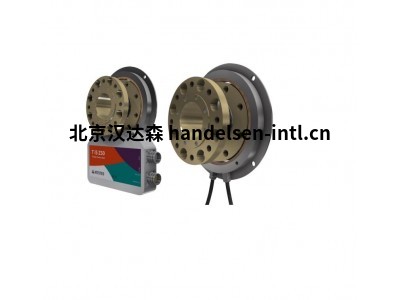

     ATESTEO T系列扭矩传感器的扭矩测量法兰具有特殊功能，可选择用于其他系列。T 系列扭矩法兰在转子中有一个中心孔。这可用于容纳第二个轴或电缆线束。此外，某些版本的测量体由钛制成。这样可以降低质量和质量惯性，从而实现高动态测量任务。

低质量惯量

提高速度稳定性

用于安装第二轴的中心孔



ATESTEO T系列扭矩传感器参数：

扭矩测量系统

技术 - 旋转

额定扭矩 Mn #1 Nm 50 200 500

100 500 1,000

额定扭矩第二通道（最小），可选 #2 Nm N/A

精度等级（扩展）% N/A #3 转子外径 mm 122

长度（转子，无定心） mm 65

节圆直径#4 mm 101.5

输出 - 频率、电压、电流、CAN 总线、警报



ATESTEO T系列扭矩传感器接口：

由于最先进的电子元件在整个过程中被系统地使用，ATESTEO能够在没有任何额外电子设备的情况下提供所有流行的输出信号。频率输出提供高达 7 KHz 的动态。这使得ATESTEO测量技术非常适合在高动态的发动机和电机试验台和试验台上使用。当快速逆变器产生高电流值时，红外数据传输可提供最大的抗干扰性。所有这些都使ATESTEO的技术既有效又面向未来。

频率 （RS422）： 60±20 千赫

模拟输出： 0-5 V， 0-10 V， ±5 V， ±10 V

模拟输出： 0-20 mA， 4-20 mA

可控器 （2B， 1千赫）

RS232系列

报警



ATESTEO T系列扭矩传感器特征：

带钛转子的测量传感器

减少质量和质量惯性，适用于高动态测量任务

额定扭矩范围：50 – 1，000 Nm，可自由选择

用于安装第二轴的中心孔

红外信号传输，实现最大的抗干扰性

远程评估单元 TCU

间距圆 Ø = 101.5 mm

输出 F、U、I、CAN、报警



ATESTEO T系列扭矩传感器型号：

ATESTEO TeS Z50

ATESTEO SeS Z50

ATESTEO TiS Z50

ATESTEO SiS Z50
