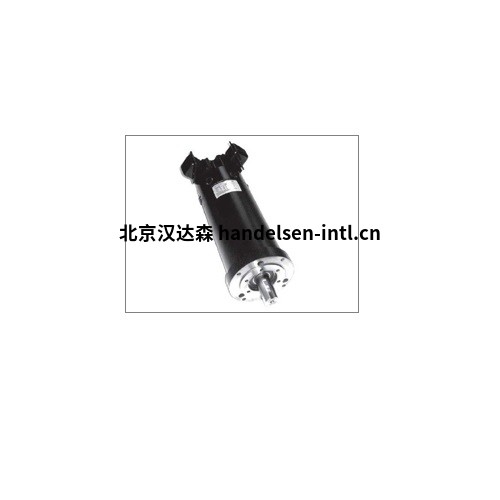

CALLAN TECHNOLOGY-TT 203X/204X直流伺服电机



Callan 技术公司的直流伺服电机专为在苛刻的变速电机应用中的最佳性能和耐用性而设计，在恶劣的操作条件下赢得了可靠性的声誉。


CALLAN TECHNOLOGY-技术参数：

电机系列

扭矩（磅英尺）0.3 至 1.2

电压直流 (V)最多 90 个。

速度 (RPM)6000

框架尺寸(Ø 英寸)3

轴径(Ø 英寸)0.5



CALLAN TECHNOLOGY-特点：



Callan Technology 的 TT-203X 和 TT-204X 系列伺服电机采用面装式，并作为标准配备 TGF-1568-147A 转速计。 TT-203X/204X 系列紧凑型伺服电机专为机器人、机床和自动搬运设备以及精度、可靠性和高功率/重量比至关重要的移动和通用伺服驱动应用而设计。与传统的铁氧体磁铁或绕线励磁电机相比，稀土磁铁的使用导致具有非常有利的功率/重量比的紧凑型电机。最大端电压一直保持在 90 V，但可以从较低的电压（例如 48 或 60 V）获得非常有用的性能，在降低的速度下保持扭矩。规定通过非驱动端的轴伸端安装测速器、编码器、旋转变压器和其他位置反馈装置。还可以集成故障安全制动器以及通过 MS 连接器、电缆或飞线进行的替代电源连接。



上面的电气规格是我们标准绕组的示例。我们有许多特殊绕组，旨在涵盖大多数速度/扭矩应用。如果下面的绕组不适合您的应用，请联系我们，我们将为您设计特殊的绕组。



规格



4 至 14.2 lb.in 连续

0.12 至 0.4 马力

6000 rpm 最高转速

紧凑的尺寸

高能稀土磁铁

提供编码器安装套管

四极电机





标准功能



圆形法兰

PG 腺

IP44 密封

键槽

太长



选项



制动

连接器

特殊绕组

无键槽

特殊轴

恒温器

油封

特殊密封

后轴延长件



CALLAN TECHNOLOGY-型号：
