德国stuwe 万向轴联轴器：GF
stuwe 万向轴联轴器：GF
连接标准万向轴

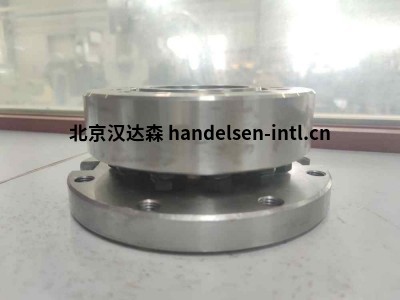

stuwe GF型万向轴法兰非常适合将标准万向轴连接到圆柱轴。它通过最佳的动力传输，简单而快速的组装以及在变化或冲击扭矩时的牢固连接而脱颖而出。
另外，根据要求，STÜWE®还可以提供非标准的连接尺寸。
可以从Traceparts 和 Cadenas获得CAD模型 。
stuwe型号：
stuwe GF 21
型号A / B
轴直径
20-85 mm传递扭矩0,12-9,52 kNm
法兰螺栓也用于张紧
stuwe GF 22
型号A / B
轴直径
65-220 mm传递扭矩7-229 kNm
主要用于小直径轴与大万向轴法兰的连接
stuwe GF 23
型号A
轴直径
90-300 mm可传递的扭矩13-507 kNm
主要用于连接大直径的轴
stuwe GF 23
B型
轴直径
90-300 mm可传递的扭矩13-507 kNm
主要用于连接大直径的轴
HSD 20 20 - 250 mm 0,15 - 18,3 kNm Low torques
HSD 21 110 - 730 mm 16 - 4033 kNm Medium-sized torques
HSD 22 9 - 1050 mm 0,02 -16493 kNm High torques
HSD 23 100 - 1050 mm 26 -19684 kNm Very high torques
HSD 81 38 - 1050 mm 1,5 -19958 kNm Identical to series 22 but
20 - 30 % higher torques
HSD 83 100 - 1050 mm 30 - 23811 kNm Identical to series 23 but
20 - 30 % higher torques
