Spieth导向衬套技术参数

 德国Spieth导套技术参数
一切都取决于正确的设置

Spieth导向衬套–圆形导向和可调节游隙夹紧–通过Spieth原理,为具有高功率密度和高动态应力水平的现代,高效,经济的机械设计开辟了新的尺寸。

易于生产的周围零件可以采用通常的ISO公差进行设计。所需的狭窄导向公差可以在组装过程中进行调整。这考虑到周围零件的微小几何误差以及任何操作影响,例如发生的更高温度,并且可以在稍后阶段轻松调整游隙。

Spieth产品的特点是的质量和精度。为了轻松确定适合您的个性化应用需求的产品,您可以使用我们上的产品搜索器。

作为您的研发合作伙伴,我们随时乐意与您讨论量身定制的特殊解决方案,从而完全满足您特定设计挑战的需求。


德国Spieth导套型号示例:
1、FDK / FDL系列
通过连接组件进行播放调整
用于轴公差g5

精确的圆形导向,游隙可调。物有所值,可立即使用。结合最小导向公差的滑动摩擦是可能的。在组装过程中可调。连接零件易于生产。高衰减。简便的组装和拆卸。
FDK 25.42
FDL 25.42
FDK 30.47
FDL 30.47
FDK 35.55
FDL 35.55
FDK 40.62
FDL 40.62
FDK 45.68
FDL 45.68

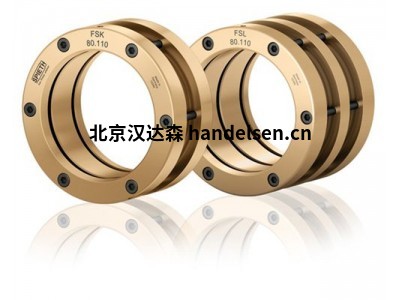

2、FSK / FSL系列
通过集成螺丝进行调节
用于轴公差g5

精确的圆形导向,游隙可调。物有所值,可立即使用。结合最小导向公差的滑动摩擦是可能的。在组装过程中可调。连接零件易于生产。高衰减。简便的组装和拆卸。
FSK 20.37
FSL 20.37
FSK 25.42
FSL 25.42
FSK 30.47
FSL 30.47
FSK 35.55
FSL 35.55


3、FAK / FAL系列
导向和夹紧
用于轴公差h5

精确的圆形导向和夹紧,游隙可调。物有所值,可立即使用。高度的径向刚度。高衰减。即使尺寸较大,组装和拆卸也简单容易。
FAK 35.52
FAL 35.52
FAK 40.56
FAL 40.56
FAK 45.68
FAL 45.68
FAK 50.72
齐赛
QQ:2853369882  点击这里给我发消息
手机:18518269212
电话:010-64714988-183
传真:010-84786709-667
邮件:sales16@handelsen.cn
齐赛邮箱:sales16@handelsen.cn电话:010-64714988-183 齐赛微信二维码
FAL 50.72
FAK 55.80

Spieth导向衬套应用领域:
当要利用滑动轴承导向的好处(例如高衰减)并且要求最小的导向公差时,例如在导向齿条,圆形鞍座上,尖齿圆形的线性导向元件是机械工程和夹具结构的首选滑道,尾座套,压力机滑轨等。除了线性运动之外,还可以同时进行旋转运动。但是,由于润滑技术的限制,不允许进行纯旋转,例如用于滑动轴承的旋转。只要确保足够的润滑,就可以实现较高的加速度值。

FAK-FAL系列导向衬套是圆形的线性导向和夹紧元件,用于在套筒/圆柱也必须在任何位置精确地居中夹紧的应用中,以进行精确的套筒或立柱导向。例如,它们与机床上的套筒一起使用,当机床在进刀或进给运动后停止时,绝对需要游隙为零。夹紧和释放的顺序可以根据需要重复进行。
