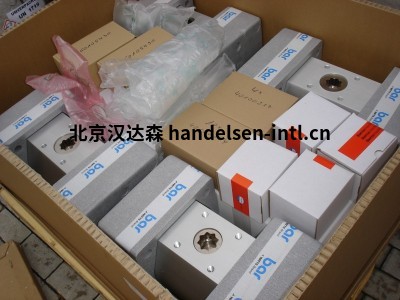

bar执行器GD系列

        一件式截止阀位于中央，设计成有利于流量。 它在两个流向都紧密关闭。 阀座密封件被硫化在一个承载环上，并且可以更换；截止阀是气动双动或单动的，或者可以利用弹力打开或关闭。 它具有一个法兰连接件，用于在acc法兰之间夹紧。 符合DIN 2501的要求。执行器的气动控制可选用直接安装或单独安装的5/2或3/2换向阀进行，可以电动，气动或手动方式进行操作。中性气体或液体的粘度最高为120 mm²/ s可用作流动介质。 应当注意，增加致动扭矩的介质需要不同的致动器分配。 如果是侵蚀性介质，请参考材料电阻表ZXWBT343。

可根据要求提供以下特殊设计：

-采用与电动执行器（EZR型）或手柄/变速箱执行器（HZR型）相同的设计

-阀门也可以用作末端接头（LUG型）

-阀座密封件由NBR，FKM，EPDM或硅胶制成

截止阀的技术数据

公称尺寸DN 40-DN 600

安装位置任何

公称/工作压力

DN 40至DN 300最大PN16

DN 350至DN 600最大PN 10

结构长度符合 符合DIN EN 558-1系列20（K1）

使用EPDM阀座的温度范围= -30°C至+ 120°C

带NBR座= -20°C至+ 80°C

阀壳材料：GGG40（JS1030）

领：EDPM，在承载环上硫化，可更换

盘片：不锈钢1.4408（CF8M）

轴：不锈钢1.4021（AISI420），一件式

流动介质中性气体和液体； 粘度高达120 mm2 / s

流向任意

气动控制可选择直接安装或单独安装的5/2或3/2换向阀；可以电动，气动或手动操作
型号示例：GD-083/090-F05/F07-V14-G20
