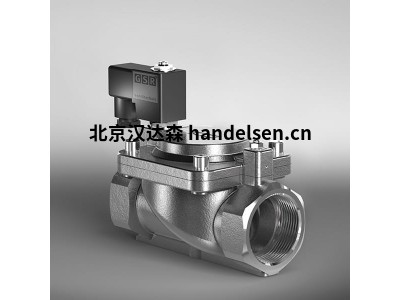

GSR Ventiltechnik氢气阀55型参数简介



最小起订货量

  • 无限制

您可能还关注相似产品
  • 主营产品|泵,减速机,风机,阀门
  • 公司荣誉| 明星产品
供应产品分类
  • 暂无分类
本页信息为北京汉达森--郭秀原厂生产的产品“GSR Ventiltechnik氢气阀55型参数简介”产品信息,如您想了解更多关于“GSR Ventiltechnik氢气阀55型参数简介”价格、型号、厂家的相关信息,请致电我们,或QQ在线交谈。
品牌GSR Ventiltechnik 有效期至长期有效 最后更新2021-02-22 14:20
浏览次数11

GSR Ventiltechnik氢气阀55型参数简介

GSR Ventiltechnik氢气阀55型参数简介

一、GSR主要特点:此阀系列适用于最高1200 bar的压力范围

型号及特点:
GSR Ventiltechnik氢气阀8/100型 其特点为:阀门常闭,且是由弹簧力关闭
GSR Ventiltechnik氢气阀55型 其特点为:阀门常开常闭可选,通电后,阀座直接打开
GSR Ventiltechnik氢气阀75HD型 其特点为:执行器的安装位置仅在直立位置

二、GSR氢气应用的阀门解决方案

GSR为氢气应用提供了专门开发的阀门技术。产品范围从低压阀到作为电磁阀的高压阀,适用于最高900 bar的压力范围或最高1.200 bar的压力控制版本。这些阀可以是单阀,插装式或阀解决方案。

三、GSR其特点为:阀门常开常闭可选,通电后,阀座直接打开

四、GSR详细信息:
技术数据表
55型
2/2向电磁阀
NC-阀门常闭(标准配置)
否-阀门常开(可选)
直动式活塞设计。 操作无需压差。 通电后,阀座直接打开。
在标准(NC)中,阀通过弹簧力关闭。
高压应用电磁阀


五、GSR类型连接壳体密封圈选件
。 5 5 4 G / 0 8 1 5 /。 0 1 2-N O
。 G 1/4 06 1.4301 2标准IP65
。 E 0.5毫米08 1.4462 / 1.4571 8防爆
。 G 0,7 mm 10黄铜2.0401 acc。指令
。高0.8毫米2014/34 / EU
。 0 1,0毫米04 PTFE
。 L 1,2毫米15 PEEK / PTCFE
。 1 1.5毫米19 XHPU
。 2 2,0毫米
。 3 2.5毫米
。 4 3,0毫米
。 5 4,0毫米
。 6 5,0毫米
 高压应用900 bar
 无需压差
 高寿命
 简单紧凑的阀门设计
 优质材料
 可靠而坚固的密封元件
控制类型:直动式
设计:活塞设计
连接:螺纹G1 / 4 DIN ISO 228(BSP)
其他连接如NPT要求
安装:最好垂直安装执行机构
压力范围:0 -900 bar
介质:清洁,中性,液体或气体
粘度:22mm²/ s
温度范围:中度-40°C bis +80°C
环境温度-40°C至+50°C
最高环境温度取决于组合的工​​作条件。
阀体材质:黄铜2.0401
不锈钢1.4301
不锈钢1.4462
不锈钢1.4571
金属内部零件:黄铜和不锈钢
密封:PTFE,PEEK,PCTFE,XHPU
电源电压:AC〜24V,110V,230V
DC = 12V,24V,110V
根据要求提供其他电源电压
电压容差:-10%/ + 10%
功耗:.032 = 11瓦.148 = 10瓦
.012 = 18瓦
.702 = 25瓦
.692 = 25瓦
.802 = 24瓦.808 = 24瓦
.322 = 30瓦.328 = 24瓦
.242 = 46瓦.248 = 30瓦
防护等级:IP65 acc。根据DIN EN 60529
占空比:100%ED-VDE 0580
连接类型:插头,接线盒
防爆:符合至2014/34 / EG(ATEX)

.702 / .692 .802 .808(ATEX).322 .328(ATEX).242 .248(ATEX)
mmm³/ h类型NC否NC否NC否NC否NC否NC否NC否
1,0 0,06 .5540 / 1004 /--0-200 0-100 0-200 0-100 0-200 0-200------
1,5 0,09 .5541 / 1004 / 0-100 0-80 0-140 0-80 0-140 0-80 0-200 0-180 0-120 0-80----
2,0 0,13 .5542 / 1004 / 0-80 0-40 0-100 0-50 0-100 0-50 0-180 0-160 0-90 0-70 0-200 0-200 0-200 0-200
2,5 0,16 .5543 / 1004 / 0-50 0-28 0-50 0-40 0-50 0-40 0-110 0-110 0-60 0-60 0-200 0-180 0-200 0-100
3,0 0,2 .5544 / 1004 / 0-35 0-20 0-40 0-25 0-40 0-25 0-80 0-100 0-40 0-40 0-150 0-120 0-150 0-70
4,0 0,35 .5545 / 1004 / 0-16 0-12 0-25 0-15 0-25 0-15 0-40 0-35 0-25 0-25 0-100 0-60 0-80 0-60
5,0 0,5 .5546 / 1004 / 0-12 0-6 0-16 0-9 0-16 0-9 0-28 0-20 0-12 0-12 0-60 0-40 0-40 0-30
6,0 0,75 .5547 / 1004 / 0-10 0-4 0-12 0-6 0-10 0-6 0-20 0-14 0-10 0-10 0-45 0-30 0-25 0-20

.702 / .692 .802 .808(ATEX).322 .328(ATEX).242 .248(ATEX)
mmm³/ h类型NC否NC否NC否NC否NC否NC否NC否
1,0 0,06 .5540 / 06 ../--0-350 0-100 0-200 0-100 0-350 0-350 0-300 0-200 0-450 0-400 0-450 0- 350
1,5 0,09 .5541 / 06 ../ 0-100 0-80 0-140 0-80 0-140 0-80 0-330 0-180 0-120 0-80 0-410 0-300 0 -320 0-250
2,0 0,13 .5542 / 06 ../ 0-80 0-40 0-100 0-50 0-100 0-50 0-180 0-160 0-90 0-70 0-300 0-200 0 -250 0-200
2,5 0,16 .5543 / 0604 / 0-50 0-28 0-50 0-40 0-50 0-40 0-110 0-110 0-60 0-60 0-200 0-180 0-200 0-100
3,0 0,2 .5544 / 0604 / 0-35 0-20 0-40 0-25 0-40 0-25 0-80 0-100 0-40 0-40 0-150 0-120 0-150 0-70
4,0 0,35 .5545 / 0604 / 0-16 0-12 0-25 0-15 0-25 0-15 0-40 0-35 0-25 0-25 0-100 0-60 0-80 0-60
5,0 0,5 .5546 / 0604 / 0-12 0-6 0-16 0-9 0-16 0-9 0-28 0-20 0-12 0-12 0-12 0-60 0-40 0-40 0-30
6,0 0,75 .5547 / 0604 / 0-10 0-4 0-12 0-6 0-10 0-6 0-20 0-14 0-10 0-1

电磁线圈的加热和功率
GSR默认电磁阀设计为在正常操作条件下连续运行(100%ED =通电时间)。的
电磁线圈的拉力基本上受三个因素影响:
电磁线圈的自发热
中温
环境温度
GSR电磁线圈默认情况下设计为最高+35°C的环境温度。本规范适用于
相应阀的数据表中规定的最大允许工作压力,100%占空比和介质
温度+80°C。
当对其他影响参数应用较低的值时,可能会导致较高的环境温度。当最大
工作压力和最大假设介质温度不允许高于+50°C,
最高+50°C。除此之外,可能会偏离默认设计温度范围,例如当温度
使用线圈或其他建设性措施。请与GSR总部联系以讨论具体应用。
有关操作条件的更精确的规格和技术数据,请参见产品的数据表。
电磁线圈和电磁阀。请注意,永久加载的线圈的表面温度会
仅通过线圈的自热即可将温度升高到+120°C。对于+20°C的线圈温度,我们的默认电磁阀的功耗根据DIN VDE 05820计算得出
