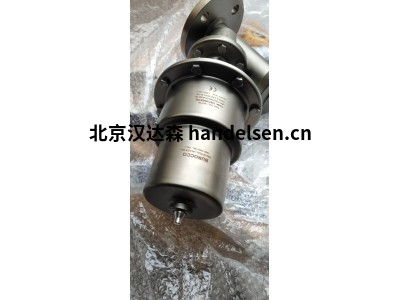

Burocco EURO系列调节阀简介



最小起订货量

  • 无限制

您可能还关注相似产品
  • 身份验证|
  • 主营产品|阀门,泵,接头,密封,风机,减速机,联轴器,机械零件,电气电子元件,原料
  • 公司荣誉| 已通过认证 明星产品
供应产品分类
  • 暂无分类
本页信息为北京汉达森机械技术有限公司-郜赛楠原厂生产的产品“Burocco EURO系列调节阀简介”产品信息,如您想了解更多关于“Burocco EURO系列调节阀简介”价格、型号、厂家的相关信息,请致电我们,或QQ在线交谈。
品牌burocco 有效期至长期有效 最后更新2020-12-19 19:24
浏览次数11

Burocco EURO系列调节阀简介

郜赛楠
QQ:2853369883  点击这里给我发消息
手机:18518172483
电话:010-64714988-174
传真:010-84786709-667
邮件:sales18@handelsen.cn
郜赛楠邮箱:sales18@handelsen.cn电话:010-64714988-174

阀门选型

控制阀门的正确选型是控制设备实际中的一个重要环节。实际上,如阀门选型不当,即使在回路中采用了出色的控制器,也不能实现良好的控制。为达到良好的调节性能,应使阀门在其整个行程的中间部分运行。阀门选型时采用的流量值应为设计期间的最大估计值,范围在1.2-1.6之间。采用以下阀门流量系数进行阀门选型计算。每种规格的阀门都有一个特定的流量系数,具体件“技术规格表

产品参数:

工作控制方式

-2V-NC常闭(空气打开,直通阀)

-2V-NO常开(空气关闭,直通阀)

尺寸

-DN15-DN50

压力等级

-PN16

阀体材料:

-球墨铸铁 GS400-12(环氧清漆)PN16

阀座

-AISI316L不锈钢

连接方式

-法兰 PN16-凸面(RF)UNI2229

上阀盖

-符合AAISI420标准钢

阀塞

等百分比、线性。

AISI 316L 带PTFE-PTFE/GG插芯(软质密封)

AISI 316L带高性能聚合物插芯(HPP)

自调节填料箱

STD-“V”形环+PTFE  +石墨环

LTS-纯PTFE “V”形环+ PTFE  +加强石墨环

支架

-球墨铸铁 GS400-12(环氧清漆)

伺服控制器

-采用双向气动膜片(最大 2.5bar),采用FE冲压板(环氧清漆)

-规格:S.200、S.275、S.340、S.430

-标准弹簧范围:3-15psi、6-18psi、6-30psi

-电流设备:行程指示器

-附件:手动控制用手轮、电动定位器、气动定位器、阀门行程末端微动开关、接近传感器、减压过滤器、转换器。

压差△P

请参阅表“技术规格”

密封等级

-符合UNI EN1349标准的规定

-软密封VI级

工作温度

-采用球墨铸铁阀体的阀门:最低温对-5℃,zui高温度200℃;

蒸汽zui高压力12bar,室温时谁的zui高压力16bar

应用:

Burocco布鲁克EURO系列控制阀可控制多种流体:蒸汽、过热水、等。所以,这类阀门可用于多个领域:纺织印染设备、化学品设备、水处理设备、食品设备、一般工业设备。根据客户要求,可将阀门用于特殊领域

 1. 该系列阀门适用于稀质流体

 2.该系列阀门可配套多种阀塞,根据要求自由组合。



填料箱规格

控制阀填料函类型的选择取决于流体的特性,其压力和温度。 EURO系列的阀门有两种填料箱。

标准填料箱(STD)。

由PTFE填料中的“ V”形环,石墨环和带密封件的上导板组成。 可使用至180°C,并结合软密封塞。

1.       线性阀塞,这种阀塞可确保阀杆行程与流量之间为线性关系,进而使流量与阀门开度之间也为线性关系。当工作压差没有明显变化或者在流量变化有限的工艺过程下,可使用这种阀塞

2.       等百分比阀塞,如采用这种阀塞,阀门每次的打开行程增加量相同时,流量增加百分比将保持恒定;在相同压差小行程增加10%,流量通常为阀门变化前流量的50%。这样,在阀门打开的后半程中,阀门几乎可以通过各种流量 在流量或者压差变化明显的情况下可采用这种阀塞。

3.       V型端口阀塞,采用这种类型的阀塞,可在线性与等分比曲线之间获得一条zui佳特性曲线。由于这种阀塞具有延伸部分,可确保导引行程而不会引起振动,因此主要用于三通类型的阀门。

4.       小流量阀塞,对于此类型小流量阀塞,我们可以提供三种特性的阀塞,线性柱销,单键与双键等百分比型,流量系数在0.1-2之间,可用于微调与精调

选型对附件的要求:

在生产过程中,控制系统对阀门提出各式各样的特殊要求,因此,控制阀必须配用各种附属装置(简称附件)来满足生产过程的需要。

附件包括:

1、阀门定位器用于改善控制阀调节性能的工作特性,实现正确定位;

2、阀位开关显示阀门的上下限行程的工作位置;

3、气动保位阀当控制阀的气源发生故障时,保持阀门处于气源发生故障前的开度位置;

4、电磁阀实现气路的电磁切换,保证阀门在电源故障时阀门处于所希望的安全开度位置;

5、手轮机构当控制系统的控制器发生故障时,可切换到手动方式操作阀门;



注意!

在开始使用之前,必须用最大压力的流体在阀门全开的情况下仔细清洗管道。建议在阀的入口处放置一个过滤器,以防止异物进入阀座和阀芯之间的空隙。 (我们建议使用经过过滤的干燥空气为气动伺服控制系统供气)。阀门的zui佳安装位置是垂直的,并且zui好的工作方向是流向与阀芯相反(请参见阀体上的箭头)。在高温下充分工作几个小时后,检查阀体螺丝是否正确锁定。确认在工厂安装了阀门之后,还留有足够的空间来拆卸伺服控制器以进行维护操作。拆下伺服控制器之前,检查设备中的是否残留带压和温度介质,然后将阀门置于打开位置。如果要完全拆卸伺服控制器,请使用适当的仪器,并注意排出弹簧的张力。重要:请勿将手,工具或其他物体插入阀体内。

检查和保修



每个阀门在送往目的地之前都经过检查。 特殊要求或检查由客户承担。 保修期为自发货之日起12个月,在正常工作条件下有效,并且仅限于更换或维修有缺陷的零件和材料。 任何其他义务均不包括在内。 在保修期内未经授权的操作和对阀门的篡改,将导致保修本身失效。 BUROCCO INOXVALVOLE保留停止,更改或更改其任何产品特性的权利,恕不另行通知,并且对已提供的产品不承担任何义务。
