差压指示器用于监测可变压力差。它们可以被用来检测燃料、润滑油、液压油、乳化液和水。
code：4.225-20.060.L1-P-5.02-2,0-f2.2.0
code：DP 5.02 - 2,0 .T - f1.1,4 - f2.2,0 - V - VA - O - 1 - X - N
FRIEDRICHS 差压指示器
技术数据
允许的操作超压为100巴
允许的操作温度介质： 高120℃。
环境/外壳温度： 高120°C(取决于安装部件)
电缆接头： 高100°C
基本测量范围 标准：从0开始到Δpmax = 0.3 - 0.5 - 0.6 - 0.7 - 0.8 - 1.0 - 1.0
1.2 - 1.3 - 1.5 - 1.6 - 2.0 - 2.5 - 3.0 - 3.5 - 4.2 bar
测量范围扩展（高压附件）： 整个测量范围的压力比；可能的因素：
x 2.0 / x 3.0 / x 4.0
技术数据(续)

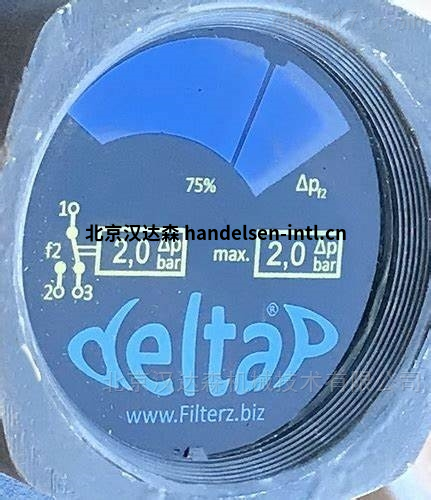

光学信号输出：V型110°（0.1...1.0 x Δpmax），通过可旋转的指示盘输出
蓝色（干净）/红色（脏）。
安装位置：任何位置
电气信号：可带0/1/2个触点的设备
f1型：常开触点（标准开关点在0.75x Δp）。
f2型：转换触点（标准开关点在1.0x Δp）。
f3型：NC触点（标准开关点在1.0x Δp）。
通过安排偏离的开关点
开关精度：±0.05巴（Δpmax <= 2.0巴）；±0.08巴（Δpmax > 2.0巴）
开关容量： 触点类型f1：120W / 250 V / 3.0 A / 120 VA
触点类型f2：30W / 250 V / 1.0 A / 60 VA
触点类型f3：30W / 250 V / 1.0 A / 60 VA
材料(标准版)
外壳：GK-AlSi 10 (Mg) 硬涂层
活塞：Ms 58 (湿润的部分)
范围弹簧：1.4310（铬镍钢）（与介质接触）。
螺钉：VA
密封件（滚动膜片）： NBR
电缆接头：PA（聚酰胺）；密封件：CR（氯丁橡胶）
连接方式
安装：2个通用槽孔，间距为20mm/25mm
适用于内六角螺丝M6/M8
流体连接：两边都是G1/4内螺纹，适合DIN 2353的螺丝连接
开关触点（标准）：带有盖子和电缆接头的接线板
(夹紧范围4.5...10mm)
适用于 大1.5mm²的连接电缆，剥线长度≤8mm
可选：各种连接器，见型号代码
