funke 板式热交换器的应用

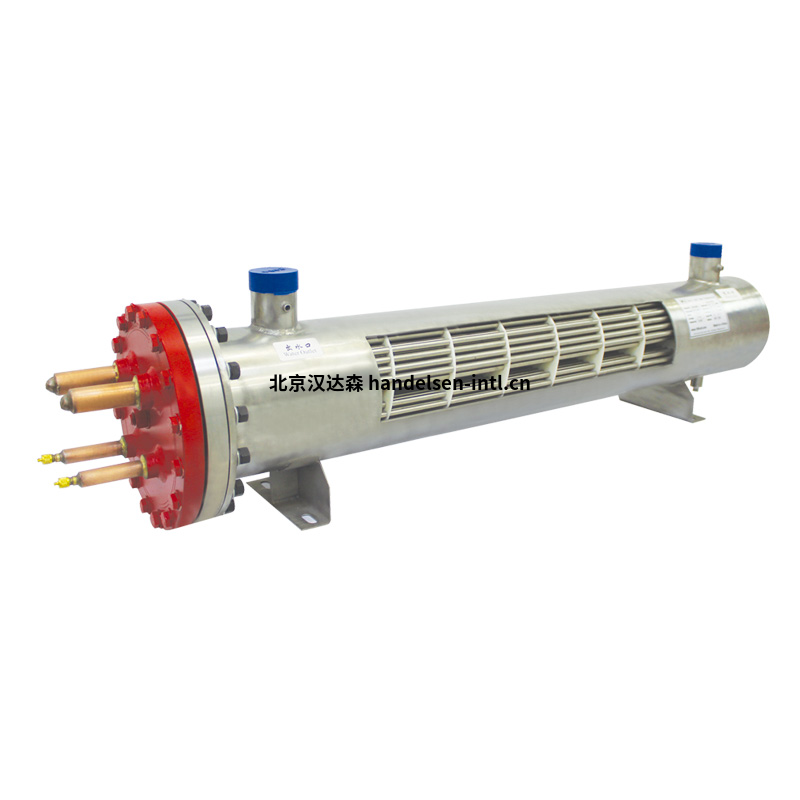

 热交换器：油、空气和气体冷却器 - KS 系列

KS 系列是专门开发的用于油、空气、气体和冷却剂冷却的标准化换热器系列。材料和组件的组合使换热器能够适应各种操作条件。非常紧凑的外形有助于将热交换器最佳集成到设施设计中。结构布局根据客户提供的技术参数为每个应用单独组合在一起。对于水质有问题的应用，换热器可以在水侧配备老化涂层，增强腐蚀和结壳保护，或配备钛管束。





技术信息

壳管直径：DN100、DN125、DN200 和 DN250

管材：CuNi10Fe1Mn，1.4404，钛

管束长度：最大 3600 mm

热容量：1 kW 至 1500 kW

KS系列换热器的基本原理由所谓的“翅片管”表面定义。它们由带有直管的管束组成，外部装有铝或铜叶片（翅片）。高表面比允许具有非常不同的热交换特性的介质以极其高效和紧凑的方式整合到热交换器中。高度的标准化和紧凑的外形使产品在商业和技术上都非常有吸引力。设计和生产符合PED 2014/68 / EU规范。该设计已获得所有受人尊敬的认证机构的认可。





双热交换器   KS 系列的特点：

外形紧凑 - 重量轻

低压力损失 - 结构坚固

对振动的敏感性非常低

双 O 型圈密封 - 不会因密封件故障而混合介质

两侧可拆卸管束 - 维修和维护要求低

UN4NS-1M-V

针阀："UN "系列隔离阀

入口：1/2" NPT 外螺纹 ASME B1.20.1

出口：1/2" NPT内螺纹 ASME B1.20.1

阀体材料：不锈钢316

修饰材料：阀杆：SS316

顶端：17-4ph 淬火，非旋转，自定中心

填料： PTFE/PEEK多环/活塞式

最大压力：10,000psi (690 Bar) @ 38ºC

温度范围：-40ºC至+230ºC

排放：排放到大气中的设施，由一个六角头排放螺丝操作

出口侧有一个六角头的通风螺丝

操作器/手柄："T "型棒 - 不锈钢





UN4NS-V

针阀："UN "系列隔离阀

入口：1/2" NPT内螺纹 ASME B1.20.1

出口：1/2" NPT内螺纹 ASME B1.20.1

阀体材料：不锈钢316

修饰材料：阀杆：SS316

顶端：17-4ph 淬火，非旋转，自定中心

填料： PTFE/PEEK多环/活塞式

最大压力：10,000psi (690 Bar) @ 38ºC

温度范围：-40ºC至+230ºC

排放：排放到大气中的设施，由一个六角头排放螺丝操作

在出口侧有一个六角头的通风螺丝。

操作器/手柄："T "型棒 - 不锈钢











CML1 200 µf 300 Vac M12螺柱，M10螺纹端子



F1-DM50/565

2020年法兰套件，用于空气操作的

双隔膜泵

DM50/565 ( PE和PE传导性)

公称宽度DN50

压力级PN10
