• 高达 65536 cpr 和 16384 转的高分辨率
• 附加增量轨道，2048 PPR sin/cos
• 精确快速的光学传感

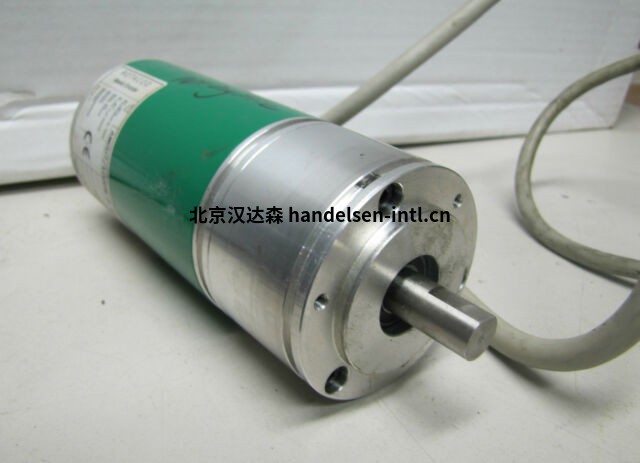

HMC5913系列编码器的参数性能：
环境指标
冲击：250 g，6 ms acc。 符合 CEI EN 60068-2-27
振动：10 克，5-2000 赫兹，符合。 符合 CEI EN 60068-2-6
防护等级：IP67、IP65轴侧
工作温度范围：-25°C +85°C (-13°F +185°F)
储存温度范围：-40°C +100°C (-40°F +212°F)
（98% R.H. 无冷凝）
机械规格
尺寸：见图纸
轴径：Ø 6、8、9.52、10、12 mm
空心轴直径：Ø 14, 15 mm
变径套筒 BR1-xx 从 Ø 15 mm 到：Ø 6, 8, 9.52, 10, 11, 12
轴负载（轴向、径向）：最大 40 N
轴转速：12000转，9000转连续运转
启动扭矩（20°C 时）：HM58：0.15 Ncm（典型值）
HM58S、HMCxx：0.4 Ncm（典型值）
轴承寿命：400 x106 rev。 分钟。
（最小 109 转，最大轴负载 20 N）
电气连接：M12、M23 插头或电缆输出 2 m (6.56 ft)
重量：~ 300 克（10.6 盎司）
选项： • 附加电缆
Lika Electronic 型号示例：
HM58
HM58S
HMC58
HMC59
HMC60
| 陈聪霞 QQ：2850590593 手机：18518172431 电话：010-64717020-178 传真：010-84786709-666 邮件：2850590593@qq.com |
 |
 |
Lika Electronic参数代理：
13/4096 = 8192 cpr x 4096 转
16/16384 = 65536 cpr x 16384 转
b 输出电路
GV = SSI，LSB 对齐，格雷码 + 2048 PPR sin/cos
BV = SSI，LSB 对齐，二进制代码 + 2048 PPR sin/cos
GA = SSI，LSB 对齐，格雷码
BA = SSI，LSB 对齐，二进制代码
GG = SSI，MSB 对齐，格雷码
BG = SSI，MSB 对齐，二进制代码
SC1 = BiSS C 模式 + 2048 PPR sin/cos (5Vdc)
SC2 = BiSS C 模式 + 2048 PPR sin/cos
G1 = SSI，格雷码 + 2048 PPR AB，/AB 线路驱动器
G6 = SSI，格雷码 + 2048 PPR AB，/AB 推挽
c 轴径
6 = 10 毫米
8 = 8 毫米
P9 = 9.52 毫米，3/8”
10 = 10 毫米
12 = 12 毫米
14 = 14 毫米 (HMCxx)
15 = 15 毫米 (HMCxx)
d 连接位置
- = 轴向
R = 径向
电子连接
L2 = 电缆输出 2 m
L5 = 电缆输出 5 m
L10 = 电缆输出 10 m
M2 = M23 12 针插头
M = M12 8 针插头
（仅适用于 GA、BA、GG、BG）
M1 = M12 12 针插头
（GA、BA、GG、BG除外）
