BEHLKE德国高压电源的 HTS 40-1000-SCR注意事项

 BEHLKE 用注意事项： 与具有非常有限的dv / dt和di / dt功能的传统碟式晶闸管开关不同，快速的BEHLKE晶闸管开关模块由大量较小的晶闸管管芯（类型取决于多达1000个单晶闸管）组成，并串联连接，因此对于单个晶闸管，极限dv / dt和di / dt可以有效地拆分为非临界值。每个晶闸管都由其自己的高度同步和隔离的栅极驱动器触发。这使得非常短的栅极布线成为可能，并避免了传统晶闸管开关设计中已知的危险热点。BEHLKE晶闸管开关可以在物理上尽可能高的di / dt和dv / dt速率以及最大可能的峰值电流下安全地工作，而没有任何可预期的下降寿命。BEHLKE晶闸管开关是真正由栅极控制的，不会从负载电路汲取点火能量。这允许从几乎0 V（提供足够的咬合电流）安全切换到最大电压，而没有任何限制。



开关至少隔离了最大工作电压的150％，因此可以轻松实现高端开关应用。为了节省成本和减小体积，尤其是在低压侧开关应用（例如撬杠电路）中，所有BEHLKE晶闸管开关也可以采用可选的非对称隔离制成，例如正极200 kV，负极30 kV。 。对于每种晶闸管开关型号，无论其工作电压如何，都可以通过定制的隔离电压额定值来满足特殊的隔离电压要求。“常规”隔离电压选项的范围为40 kV至200 kV（选择ISO-40，ISO-80，ISO-120，ISO-200）。可根据要求提供根据欧洲安全标准的“医学认证”。在约4至8周的交货周期内，可以在1到150 kV（AC / DC）之间定制任何电压，在1到100 kA之间定制任何峰值电流。如果定制交换机可以在现有平台上实现，则我们不收取额外费用。请咨询BEHLKE。



为了并联连接多个晶闸管开关，它们配备有同步I / O。如果一个开关由于故障（例如，过热）而关闭，则此功能可确保同步触发并禁止其他开关模块的触发输入。由于开关的高di / dt能力可能导致强大的电磁场，因此在所有 较大的感应环路区域中，建议使用单独的控制单元（选件SEP-C）。 这尤其适用于非常大的开关模块，并且di / dt> 5 kA / µs。对于具有中小型开关模块的应用，我们建议使用印刷电路板（最终采用多层技术），以最大程度地减小杂散电感并保持感应环路的面积较小。



带有印刷电路板的设计还保证了整个电子系统的可再现EMC行为。在任何情况下，请确保负载圆环与控制圆环之间保持适当距离，以避免磁性反馈效应，否则内部安全电子设备将检测到故障情况，并且开关将被锁定2秒钟。每次射击后。大多数开关都通过红色LED指示此情况。

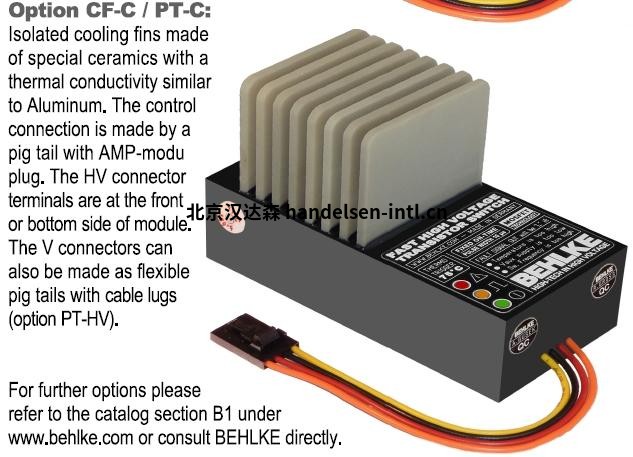

所有BEHLKE晶闸管开关均可选配接地冷却法兰（选件GCF），镀镍铜散热片（选件CF），石墨散热片（选件CF-GRA，陶瓷散热片（选件CF-CER），水冷却（选件ILC），对非导电性冷却剂（选件DLC）或陶瓷冷却表面（选件CSS）进行直接液体冷却。为避免高电压下散热片产生电晕放电，我们建议直接液体冷却（选件DLC）为在电压高于40千伏的冷却）或陶瓷的冷却翅片（选项CF-CER）或水冷却（可选ILC）。
